1、简介

    ARM-2D 是 Arm 公司推出的一款专为嵌入式系统优化的 2D 图形加速库，旨在提高微控制器（MCU）和嵌入式处理器的 2D 图形处理性能。它提供了一套轻量级、高效的 API，可用于 UI 渲染、图像操作和动画加速，特别适用于资源受限的嵌入式设备，如智能手表、工业显示屏和车载仪表盘等。

ARM-2D 主要特点

        可见，ARM-2D基本支持在所有的Cortex-M处理器上运行，即便是最入门级的M0处理器。ARM-2D是图形加速渲染库，不是一个专门用于GUI设计的，但它仍然提供有基本的GUI设计选项（对用户是真爱啊，点赞o(￣▽￣)）。它的巨大作用在于将能够统一LCD屏幕的驱动接口，为不同类型的处理器之间移植GUI应用提供便捷。同时提供软硬件渲染加速，在没有图形硬件加速外设的情况下，依旧能够提供优异的软件加速效果。

2、ARM-2D移植

以开发板STM32H7S78-DK为例，IDE工具为MDK Keil，介绍ARM-2D的移植过程。

STM32H7S78-DK板载的屏幕接口为RGB并口，内部不含GRAM，因此需要使用到外部RAM。这篇文章介绍了这款屏幕的驱动过程，完成LTDC驱动后，就能够直接向屏幕写入图像数据了

【STM32H7S78-DK评测】LTDC+DMA2D驱动RGBLCD屏幕-电子产品世界论坛

将LTDC驱动色彩模式为RGB565

定义显存地址，屏幕尺寸为800*480

#define GLCD_WIDTH     800
#define GLCD_HEIGHT    480

#define LCD_DB_ADDR   0x90000000
#define LCD_DB_PTR    ((volatile uint16_t *)LCD_DB_ADDR)

打开Keil的RTE配置窗口，勾选以下的ARM-2D库相关选项

如果提示缺少其他组件，则勾选左下角的Resolve，自动完成缺少组件的勾选

展开Acceleration，滑动至底部找到以下两个配置文件

arm_2d_cfg.h文件参数设置，支持由代码编辑转为面板编辑模式

arm_2d屏幕适配器文件设置，如果仅做简单移植只需关注方框内的参数设置即可，屏幕宽度、高度设置，PFB是屏幕缓存块大小设置，缓存块越大意味着屏幕刷新率会有所提升，但RAM占有量会提高，如果编译提示内存不足可以尝试减小PFB大小。

main.c文件添加头文件

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "string.h"
#include "arm_2d_helper.h"
/* USER CODE END Includes */

此时编译工程，会报错缺少Disp0_DrawBitmap函数的定义，这个函数声明来自arm-2d库，需要用户手动实现它的定义

int32_t Disp0_DrawBitmap (uint32_t x,
                         uint32_t y,
                         uint32_t width,
                         uint32_t height,
                         const uint8_t *bitmap)
{
    volatile uint16_t *phwDes = LCD_DB_PTR + y * GLCD_WIDTH + x;//RGB屏幕显存基地址+坐标偏移
    const uint16_t *phwSrc = (const uint16_t *)bitmap;
    for (int_fast16_t i = 0; i < height; i++) {
        memcpy ((uint16_t *)phwDes, phwSrc, width * 2);         //逐行显示
        phwSrc += width;
        phwDes += GLCD_WIDTH;
    }
		return 0;
}

LTDC初始化、运行arm-2d自带Demo

  /* USER CODE BEGIN 2 */
	HAL_LTDC_SetAddress(&hltdc,(uint32_t)LCD_DB_ADDR,0);//将LCD显存地址更改为LCD_DB_ADDR
	HAL_LTDC_Reload(&hltdc,LTDC_RELOAD_IMMEDIATE);      //重新加载LCD数据
	arm_irq_safe {
	     arm_2d_init();         //初始化arm-2d(安全模式)
	}
	disp_adapter0_init();       //初始化屏幕适配器
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    disp_adapter0_task();       //运行arm_2d显示应用
  }
  /* USER CODE END 3 */

3、实验结果

默认的Demo如下图所示，同时显示当前帧率、Cpu占用、lcd刷新

这款开发板主控支持I/D Cache加速，在程序中开启

  /* USER CODE BEGIN 1 */
  SCB_EnableICache();    //Enable ICache

  SCB_EnableDCache();    //Enable DCache
  /* USER CODE END 1 */

刷新速率改善显著，尝试增大PFB大小

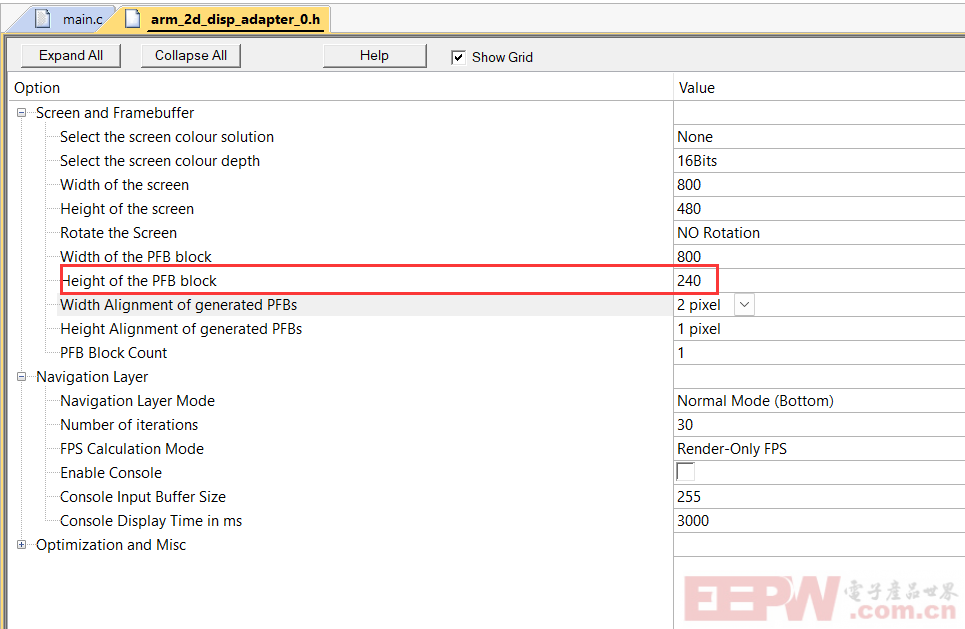

更改PFB大小，高度PFB由48改为240

帧率大幅提高，并且cpu占有率由50%降至37%

4、arm-2d性能评测应用

arm-2d内置了两个性能评测应用，用于评估当前主控芯片的GUI渲染性能，勾选第一个评测应用

main.c文件修改，导入评测应用头文件

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "string.h"
#include "arm_2d_helper.h"
#include "arm_2d_disp_adapters.h"
#include "arm_2d_scenes.h"
#include "arm_2d_benchmark.h"
/* USER CODE END Includes */

运行性能评测应用

  /* USER CODE BEGIN 2 */
	HAL_LTDC_SetAddress(&hltdc,(uint32_t)LCD_DB_ADDR,0);//将LCD显存地址更改为LCD_DB_ADDR
	HAL_LTDC_Reload(&hltdc,LTDC_RELOAD_IMMEDIATE);      //重新加载LCD数据
	arm_irq_safe {
	     arm_2d_init();         //初始化arm-2d(安全模式)
	}
	disp_adapter0_init();       //初始化屏幕适配器
	arm_2d_run_benchmark();     //开启性能评测
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    disp_adapter0_task();          //运行arm_2d显示应用
  }
  /* USER CODE END 3 */

实验效果，当前动画demo的刷新率为42fps
